URZĄDZENIA DLA KOLEJNICTWA – Nadtorowe tokarki kołowe

GŁÓWNE PARAMETRY TECHNICZNE



Zakres średnic okręgu tocznego kół: 700 – 1.120 mm / 850 – 1.250 mm
Maksymalna masa zestawu kołowego: 3.000 kg



PRZEZNACZENIE

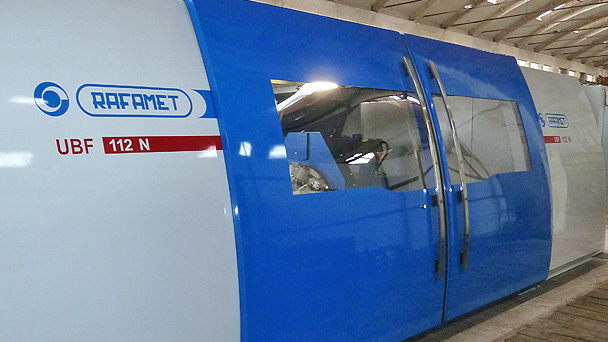

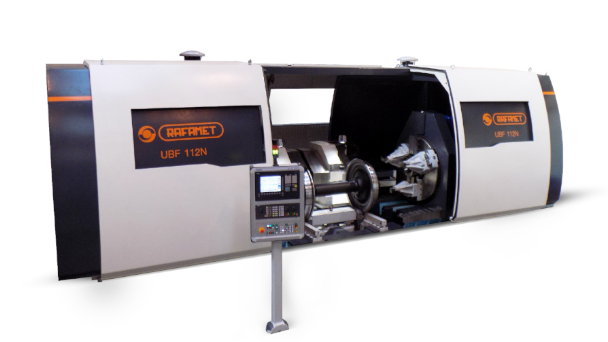

Tokarka kołowa UBF 112 N jest sterowaną numerycznie dwusuportową tokarką specjalną przeznaczoną do regeneracji profili jezdnych kół i tarcz hamulcowych zestawów kołowych stosowanych w pojazdach szynowych. Obrabiarka zapewnia wydajną obróbkę kół monoblokowych i obręczowanych zarówno używanych jak i nowych zestawów kołowych.

Zestawy kołowe mogą posiadać korpusy łożysk zamontowane na zewnętrznych czopach osi, koła zębate i reduktory zamontowane między kołami jezdnymi oraz tarcze hamulcowe.

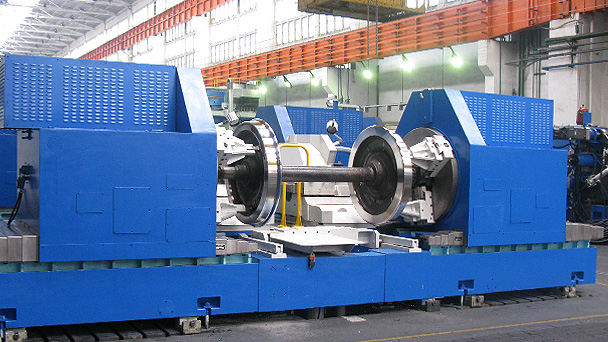

Zestaw kołowy jest wtaczany po szynach na podnośnik obrabiarki oraz automatycznie centrowany i mocowany w kłach i zabieraczach zainstalowanych na tarczach wrzecionowych. Napęd główny realizowany jest przez dwa sterowane cyfrowo w układzie master / slave silniki AC o bezstopniowej regulacji obrotów.

Na tokarce UBF 112 N można wykonać następujące operacje:

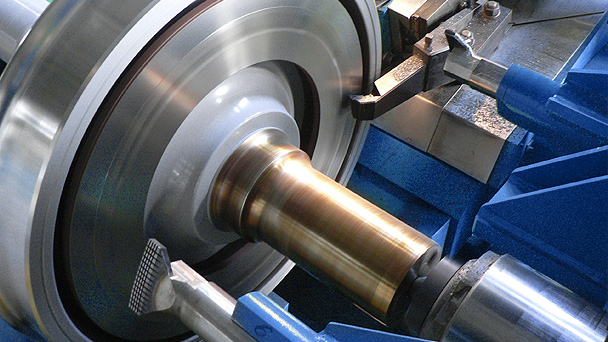

  • Toczenie profilu kół według programu technologicznego
  • Planowanie wewnętrznych powierzchni bocznych wieńców kół
  • Wytaczanie materiału obręczy dla usunięcia pierścienia zaciskowego
  • Planowanie zewnętrznych powierzchni bocznych wieńców kół
  • Wytoczenie rowka obróbki granicznej
  • Toczenie średnicy zewnętrznej oraz kształtowe czół kół bosych
  • Planowanie powierzchni ciernych tarcz hamulcowych na osi pomiędzy kołami
  • Planowanie powierzchni ciernych tarcz hamulcowych na kołach



GŁÓWNE CECHY



  • Podstawowe elementy korpusowe wykonane jako sztywne, mocno użebrowane odlewy skrzynkowe z żeliwna szarego zapewniającego najlepszego tłumienie drgań powstałych podczas skrawania
  • Napęd główny od dwóch cyfrowo sterowanych silników o bezstopniowej regulacji obrotów
  • Automatyczny i niezawodny pomiar kół głowicami dotykowymi (głowice laserowe w opcji)
  • Wydajna obróbka profili ekonomicznych (zwężanych)
  • Praca w systemie nieprzelotowym
